Хавтан дулаан солилцогч

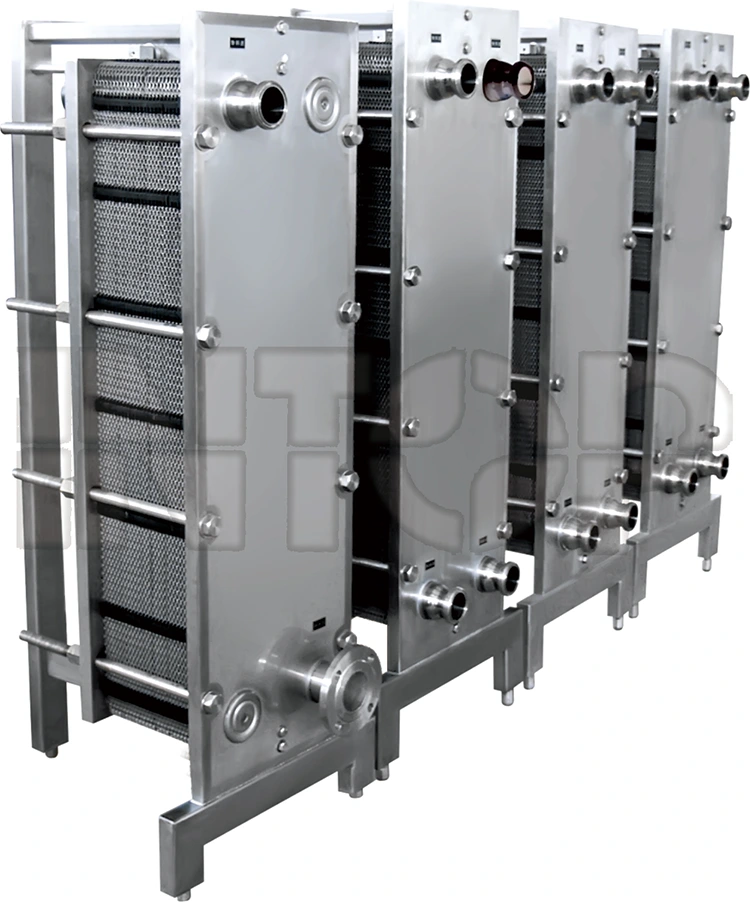

Хавтан дулаан солилцогч нь тодорхой атираат хэлбэртэй металл хавтангаас бүрдэх өндөр үр ашигтай дулаан солилцуурын шинэ төрөл юм. Бүтэц нь жийргэвч, шахалтын хавтан (хөдөлгөөнт төгсгөлийн хавтан, тогтмол төгсгөлийн хавтан), хүрээ (дээд ба доод чиглүүлэгч саваа, урд тулгуур) багтана. Хавтангуудыг битүүмжилж, жийргэвчээр чиглүүлж, хүйтэн/халуун шингэний сувгийг тусгаарлана. Хүйтэн/халуун дулаан солилцооны орчин нь суваг тус бүрээр урсаж, хэрэглэгчийн хүссэн температурт хүрэхийн тулд тусгаарлагдсан ялтсуудтай дулаан солилцдог. Самбар бүр дөрвөн өнцөгт нүхтэй бөгөөд тэдгээрийг багц болгон цуглуулж, шингэний хуваарилах, цуглуулах хоолой үүсгэдэг. Хүйтэн/халуун орчны хооронд дулаан солилцооны дараа энэ нь холбогдох цуглуулах хоолойноос буцаж урсаж, дахин боловсруулагдана.

Бүтээгдэхүүний бүтцийн зарчим

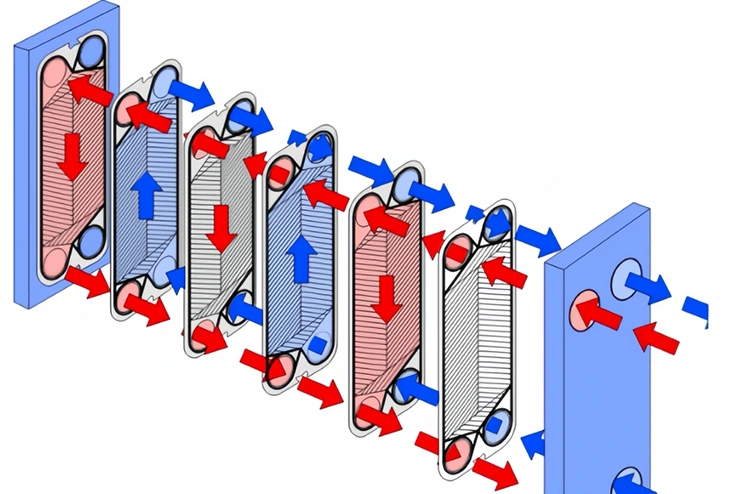

Нэг процессын бүтэц: Зөвхөн 2 хавтан дулаан дамжуулдаггүй - толгой ба сүүлний хавтан.

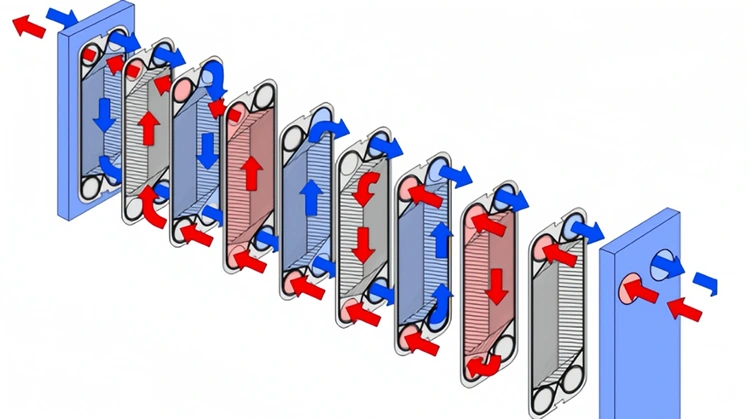

Хос процессын бүтэц: Процесс бүр нь дулаан дамжуулдаггүй 3 хавтантай.

Бүтээгдэхүүний онцлог

(1) Жижиг хэмжээтэй, жижиг талбай;

(2) Дулаан дамжуулах өндөр үр ашиг;

(3) Уян хатан угсралт;

(4) Металлын хэрэглээ бага;

(5) Дулааны алдагдал бага;

(6) Буулгах, цэвэрлэх, засвар үйлчилгээ хийхэд хялбар.
