Шүүс шахагч

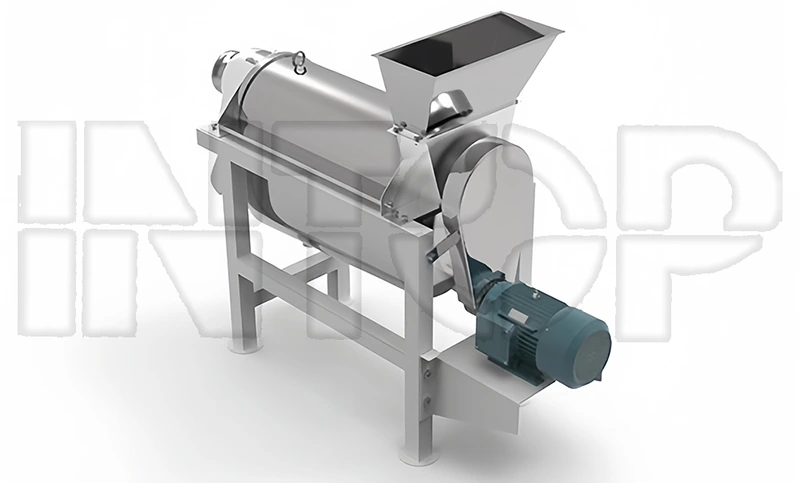

Шураг шүүс шахагч нь спираль хөдөлгүүрийг ашиглан спираль камерын эзэлхүүнийг шахаж, аажмаар багасгаж, улмаар материалын шахалтыг үүсгэдэг. Тоног төхөөрөмж нь урд талын тулгуур, тэжээлийн бункер, шураг, шүүлтүүрийн тор, шүүсний сав, арын тулгуур, шаарыг зайлуулах ховилоос бүрдэнэ. Шургийн булны зүүн үзүүр нь гулсмал холхивчийн суудалд, баруун үзүүр нь гар хүрдний холхивчийн суудалд тулгуурладаг. Хөдөлгүүр нь шурагыг гурвалжин туузаар дамжуулдаг.

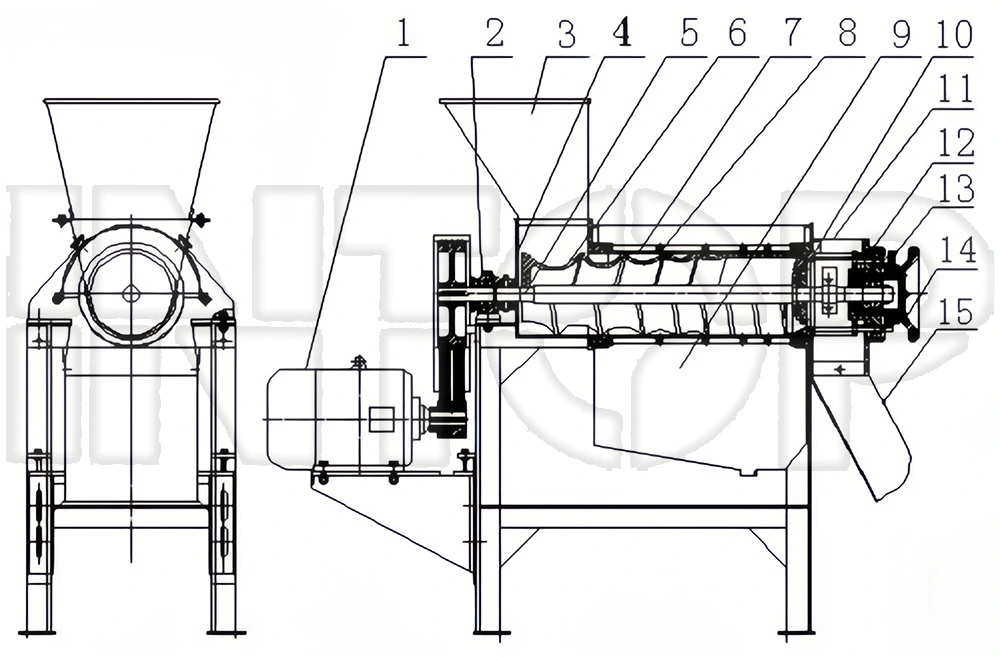

1. Хөдөлгүүр                                                                                                                                                                                                                                                        суудал

7. шүүлтүүр тор 8. араг яс 9. шүүс шахагч 10. даралт тохируулагч толгой 11. арын тулгуур

12. хавчих суудал   13. тоормосны зүү     14. гар хүрдний холхивчийн суудал                     Шаар бункер

Бүтээгдэхүүний техникийн үзүүлэлтүүд

Бүтээгдэхүүний ажиллах зарчим

Буталсан жимсний нухаш, шүүс, арьс нь тэжээлийн бункерээр дамжин шураг шүүс шахагч руу ордог. Шургийн ёроолын диаметр нь шаарын гаралтын чиглэлийн дагуу аажмаар нэмэгдэж, давирхай нь аажмаар буурч байгаа тул энэ нь материалыг шахах нөлөөг үүсгэдэг. Спираль булны эргэлтийн чиглэл нь тэжээлийн бункерээс шаарын бункер рүү харахад цагийн зүүний эсрэг байна. Түүхий эдийг тэжээлийн бункерт нэмж, шурагны түлхэлтийн дор шахдаг. Шахсан шүүс нь шүүлтүүрийн шүүрээр дамжин ёроолын шүүсний саванд урсаж, хаягдал нь шураг ба даралтын тохируулагч толгойн конус хэсгийн хооронд үүссэн цагираг хэлбэрийн завсараар гадагшилдаг. Цоорхойн хэмжээг даралтыг зохицуулах толгойг тэнхлэгийн дагуу хөдөлгөж тохируулж болно. Гар дугуйны суудлын дугуйг гараар эргүүлснээр даралтын тохируулагч толгой ба спираль конусын гадаргуугийн хоорондох зайг өөрчлөх боломжтой, өөрөөр хэлбэл шаар ялгарах эсэргүүцлийг тохируулах нь шаар ялгарах хурдыг өөрчлөх боломжтой. Гэсэн хэдий ч хэрэв завсар нь хэтэрхий бага бол хүчтэй шахалтын үед шаарын зарим хэсгүүд нь шүүсэн тороор дамжин шүүстэй хамт шахагдана. Хэдийгээр шүүсний гарц нэмэгдэж байгаа ч шүүсний чанар харьцангуй буурдаг. Цоорхойн хэмжээг хэрэглэгчийн тодорхой процессын шаардлагын дагуу тодорхойлно. Ингэснээр шүүс, үлдэгдлийг автоматаар ялгах боломжтой болно.
